西安交大张留洋老师课题组：3D打印的反射式手性超表面

发布日期：2022-10-17

浏览量：1432次

手性是一种有趣的几何概念，指物体不能通过平移、旋转和缩放等变换与其镜像重合的特性，其应用范围涉及光学、生物学、化学、医药和生命科学等领域。在光学领域，当手性介质被不同旋向的圆极化光激发时，表现出不同的手性光学效应：当左旋圆极化 (LCP) 光和右旋圆极化 (RCP) 光经过手性介质后的透射率或反射率不同，从而显示出圆二色性（Circular dichroism, CD)；若这两种光在手性介质中的折射率不同，导致透射光相比于入射光的偏振面发生旋转，则显示出旋光性（Optical activity, OA）。尽管光学手性在自然界中无处不在，但天然材料中的手性响应极其微弱，且难以灵活控制，这严重阻碍了极化相关器件的微型化和集成化应用。由于具有比自然材料高几个数量级的手性光学响应，由人工设计的亚波长单元结构阵列构成的手性超材料/超表面为实现可控手性光学响应提供了一条途径。然而，尽管常见多层手性超表面具有很强的本征光学手性，但其设计过程相对复杂，且加工所需的多步光刻工艺存在技术要求和加工成本高的问题。

近日，西安交通大学张留洋老师课题组提出了一种反射式手性超表面的简单、通用的设计方法及其低成本、无光刻的制备策略，该工作与深圳大学范殊婷老师课题组合作完成。通过结合新型微立体光刻技术实现了手性超表面的3D打印，实验测试结果验证了手性响应机理的准确性相关成果以“Chiral Metasurfaces with Maximum Circular Dichroism Enabled by Out-of-Plane Plasmonic System”为题发表于国际期刊Laser & Photonics Reviews上, 影响因子10.9。

图1. 反射式手性超表面通用设计流程示意图

对于任意的谐振器，跟随提出的通用设计流程，仅需简单两步即可打破其n重旋转对称性（n > 1）和镜像对称性，从而获得一个具有面外形态的反射式手性超表面。以工作于太赫兹频段的U型手性超表面为例，其圆极化反射谱和圆二色性谱如图2所示。不同的面外形态方向，可获得具有相反手性响应的对映体A和B。

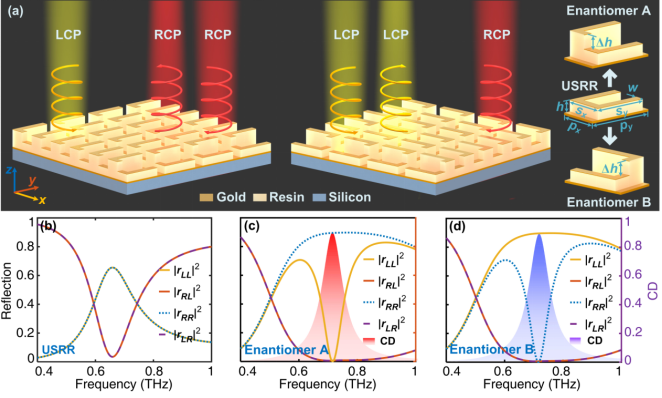

图2. 基于U型共振器的太赫兹手性超表面及其手性响应

通过调控超表面的偏置高度可实现对其损耗的调控，根据耦合模理论可知，当其辐射损耗等于耗散损耗时，此时一种圆极化波被近完美的选择性吸收，而另一种圆极化波被非共振地反射，从而可获得最强的圆二色性值(图3(d))。

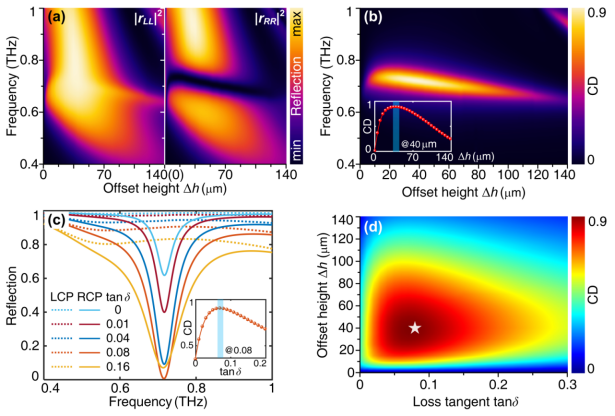

图3. U型太赫兹手性超表面圆极化反射谱和圆二色性谱

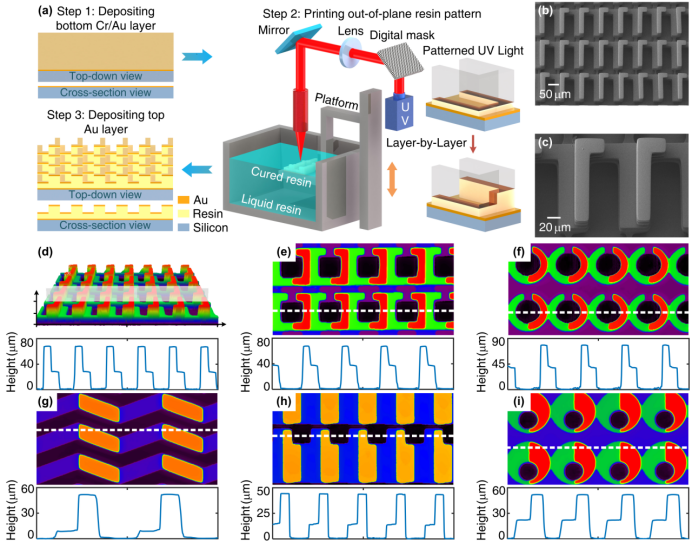

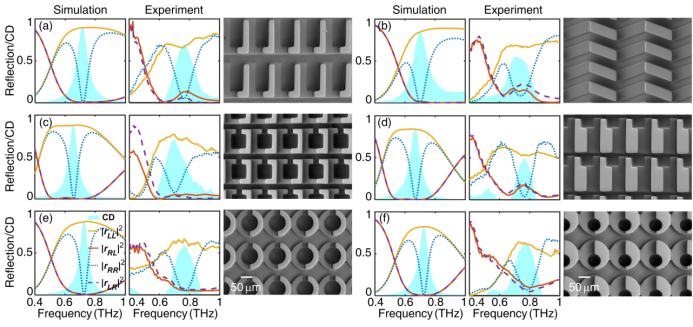

通过结合微尺度3D打印技术，提出的手性超表面可由简单的三步工艺制备得到。其中，周期性阵列的面外形态结构采用面投影微立体光刻3D打印技术（摩方精密nanoArch S130超高精度微尺度3D打印设备）加工得到。实验结果表明：得益于高精度的微尺度3D打印技术，加工得到的手性超表面具有良好的表面质量和形状精度，测试所得的太赫兹反射谱与圆二色性谱与数值模拟结果较为吻合。
