具有不同表面润湿性的微尺度3D打印微流控器件
发布日期：2021-09-01
浏览量：2195次
作为微纳3D打印的先行者和领导者，在三维复杂结构微加工领域，重庆摩方精密科技有限公司拥有超过二十年的科研及工程实践经验。摩方精密在微流控应用领域，基于微流控的装置，例如流体连接器和基因测序仪阀门，已使用 PµSL 技术成功实现微流控3D打印。
---

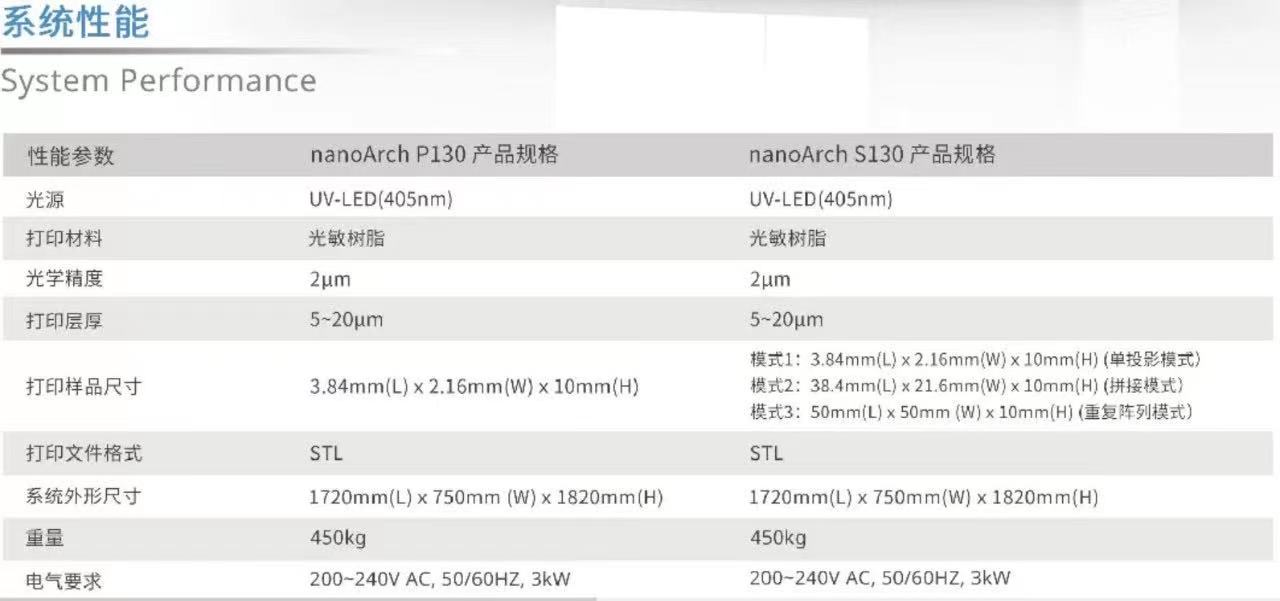

阿联酋Khalifa University的T.J. Zhang教授和Hongxia Li博士，近日在知名期刊《Soft Matter》发表了一篇高质量文章“Imaging and Characterizing Fluid Invasion in Micro-3D Printed PorousDevices with Variable Surface Wettability” 。研究人员在实验过程中使用微纳 3D打印设备，该设备具有2μm分辨率，50mm*50mm的加工幅面，加工微流控器件。这台设备来自重庆摩方精密科技有限公司，型号为nanoArch S130。基于微纳3D打印的微流控器件，结合多相流成像技术，研究微尺度多孔介质中的多相流动。

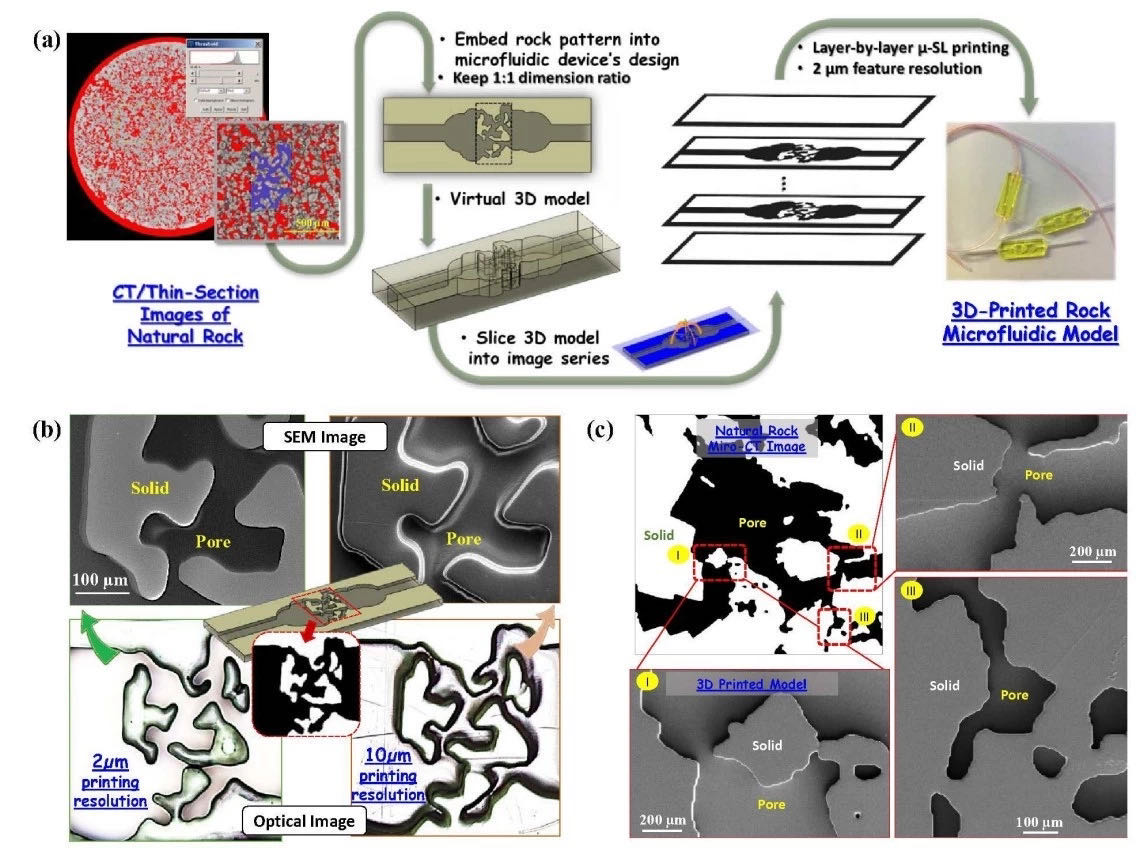

多孔微流控器件制造的工作流程如图（a）所示，第一步是对薄片图像或微CT扫描图像进行处理（红色部分），然后从处理后的图像中，选择一个区域并将其嵌入微模型设计中（蓝色部分），构建三维立体模型。第二步是使用切片软件将三维模型切成一系列图片，最后是通过2μm精度的微立体光固化3D打印机打印出微流控器件；（b）同一岩石模型在2μm和10μm两种不同打印精度下打印出的表面形貌；（c）打印的岩石模型（打印精度2μm）与微CT扫描图像（扫描精度8μm）的对比；
多孔介质中的流体渗透广泛存在于许多应用中，例如油气开采、二氧化碳封存，水处理等。流体渗透的动态过程会受到液体表面张力，多孔介质的表面润湿性，空隙拓扑结构以及其他参数的影响。在这项工作中，研究人员使用2μm精度的微立体光固化3D打印机打印出具有相似复杂孔喉特征的微模型。该模型的内部空隙结构来自于天然多孔介质（例如岩石）的薄片图像或微CT扫描图像。将不同的流体注入表面改性后的微模型中，我们可以借助于模型的高透明性直接在光学显微镜下观察和研究了在各种表面润湿性条件下的动态流体渗透行为。此外，我们还结合光学成像和数值模拟，系统地分析了残留液体分布，并揭示了四种不同类型的残留机制。
这项工作提供了一种新颖的方法，通过结合微尺度3D打印和多相流成像技术来研究多孔介质中的微尺度下的多相流动。
致谢：阿联酋Khalifa University的T.J. Zhang教授和Hongxia Li博士
参考文献：
https://pubs.rsc.org/en/content/articlelanding/2019/sm/c9sm01182j/unauth#!divAbstract
