北理工陈少华教授、刘明博士后：液滴无损转移仿生功能表面的设计与制备

液滴的高效抓取和无损释放在医学中的药物融合或靶向转移、冷凝器表面或芯片实验室热耗散等领域有着重要的应用。目前，液滴转移往往由两个具有不同粘附性的表面去实现，即将液滴从低粘附浸润表面转移至高粘附浸润表面，且液滴的无损、自由释放较难实现。

最近，北京理工大学先进结构技术研究院陈少华、刘明课题组设计并制备了一种新型的多级微结构仿生功能表面，可利用同一表面实现液滴的高效抓取和无损释放。该表面由磁颗粒填充的微尺度平板阵列结构组成，微平板尺寸为5mm×0.12mm×1mm，每个微平板左右两侧分别分布有尺寸为60μm×60μm×50μm的矩形凹槽阵列结构和尺寸为0.1mm×0.05 mm×1mm的矩形条带阵列结构，如图1所示。该研究首先使用精度为10μm的高精度微纳3D打印机（摩方精密nanoArch S140微纳3D打印设备）制备实验模板，再结合倒模法制备出具有磁响应特性的多级微结构阵列表面。

图1 微平板阵列功能表面的 (a)结构示意图及其(b)实验制备简图

磁场作用下，操控微平板产生定量的弯曲大变形，使含矩形凹槽阵列的表面完全暴露，其粘附力高达252μN，接触角为151º，呈现类似玫瑰花瓣的高粘附浸润特性，可有效抓取体积较大的液滴；旋转磁场使其形变恢复，表面粘附力降低至57μN，呈现类似荷叶的低粘附浸润特性。进一步对微平板阵列结构的几何特征参数进行优化设计，结合表面在类玫瑰花瓣高粘附状态和类荷叶低粘附状态之间自由切换的特性，可将此多级仿生表面有效地作为液滴无损转移的“机械手”，液滴无损释放及其转移过程见图2-3所示。

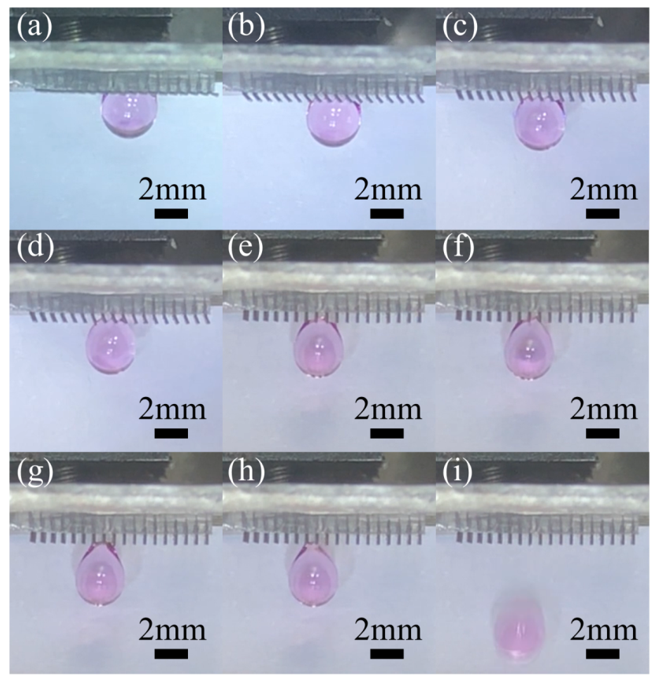

图2液滴的无损、自由释放行为

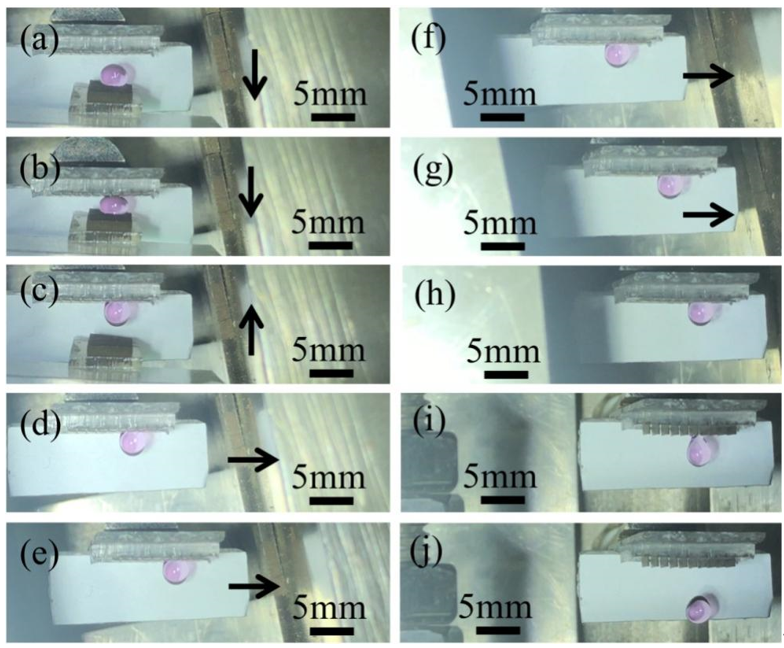

图3 液滴无损转移过程

该成果以“Amechanical hand-like functional surface capable of effciently grasping andnon-destructively releasing droplets”为题发表在国际顶级期刊Chemical Engineering Journal (IF = 13.273，中科院工程技术类分区一区)上。北京理工大学先进结构技术研究院和机械与车辆学院博士后刘明为文章第一作者，陈少华教授为通讯作者，彭志龙教授、姚寅副教授和博士研究生李程浩参与了该工作，此工作得到了国家自然科学基金（No.12032004, 11872114, 12102041）和中国博士后科学基金（No. 2021M690401）的支持与资助。

原文链接：

https://authors.elsevier.com/c/1dtwc4x7R2YpjE
