乳化剂生成器(微流控类)

发布日期:2022-07-15

浏览量:1521次



乳化剂(Emulsion)被广泛应用于各类食品添加剂、化妆品和药品中。传统方法生产的乳化剂存在分散不均匀、乳滴(emulsion droplet)无法控制等问题,导致很多厂家遇到技术瓶颈。近年来,越来越多厂家关注液滴微流控在乳化剂生产上的应用,具有同向流道结构 (Co-flow regime)、多通道汇流的液滴微流控成为研究和产品开发的热点。



由于理想的液滴微流控包含复杂的内部管道,利用传统的机械加工和光刻法会受到很多限制,而这正是3D打印,尤其是微米级3D打印的特长。摩方精密利用面投影微立体光刻 (PμSL) 技术,成功实现微流控装置的3D打印。



乳化剂生成器视频介绍



摩方精密3D打印的乳化剂生成器,主要结构特征包括:

- 包含特殊的同心环流道,即Co-flow结构,便于液体混合及对乳滴尺寸、成分等参数的控制。

- 同一样件内部可同时包含纵向、横向及其他不同方向的流道。设计自由度非常高。

- 样件可一体成型,避免了复杂的组装过程。

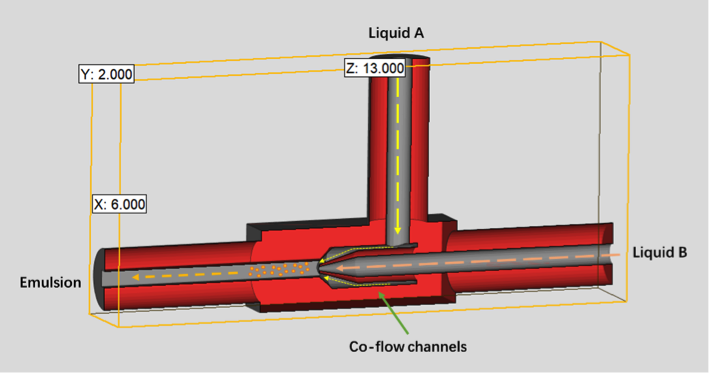

图1. BMF乳化剂生成器的内部结构示意图



得益于摩方精密3D打印机独有的10μm光学精度,乳化剂生成器的细节尺寸可以低至50μm。在本周的样件中,内部最小管道直径为0.1mm,最小壁厚为0.05mm,有效实现微小乳滴的尺寸控制。

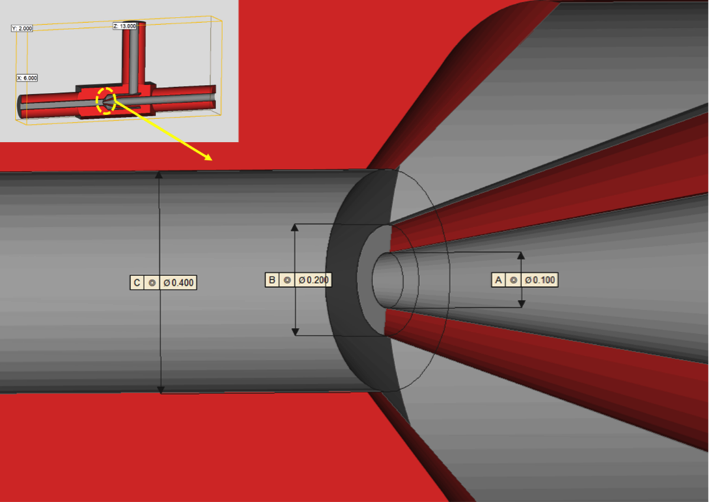

图2. BMF乳化剂生成器的细节尺寸
