在航空航天、高端通信、前沿科学仪器等尖端领域，毫米波乃至太赫兹技术正成为驱动创新与突破的关键引擎。这些高频技术以其巨大的带宽、极高的分辨率与丰富的频谱资源，为高速数据传输、精密遥感探测、高分辨率成像等应用带来了革命性的可能。然而，通往更高频率、更优性能的道路上，横亘着一道严峻的制造鸿沟——其中，基于空心波导的器件制造，无疑是最具挑战性的技术高峰之一。
空心波导，作为引导毫米波信号传输的核心物理载体，其性能直接决定了整个射频系统的上限。其电磁性能的卓越与否，几乎完全系于制造的极端精密性：必须确保亚毫米级甚至更微细的横截面尺寸分毫不差，在数十乃至上百毫米的长度上维持近乎理想的直线度，同时实现内部表面原子级的光滑。唯有如此，才能将射频信号的传输损耗降至最低，保障信号的纯度与强度。随着工作频率不断攀升至100GHz以上乃至太赫兹波段，波导的物理尺寸相应缩至亚微米量级，上述制造要求已逼近甚至超越了传统精密机械加工与组装工艺的极限。极其微小的形变都足以导致显著的信号衰减与模式畸变，使得许多高性能设计仅仅停留在理论图纸阶段，无法化为现实。
面对这一全球性的制造难题，国际领先的精密器件制造商Horizon Microtechnologies成功制造的空心波导组件——WR3波段（220-325 GHz）正交模转换器。Horizon采用摩方精密面投影微立体光刻（PμSL）3D打印技术（microArch® S240，精度：10μm），一体化成型出具有复杂内部空腔结构的波导主体，再结合Horizon金属涂层技术，最终制造出了性能可比拟传统精密金属工艺的先进波导器件。

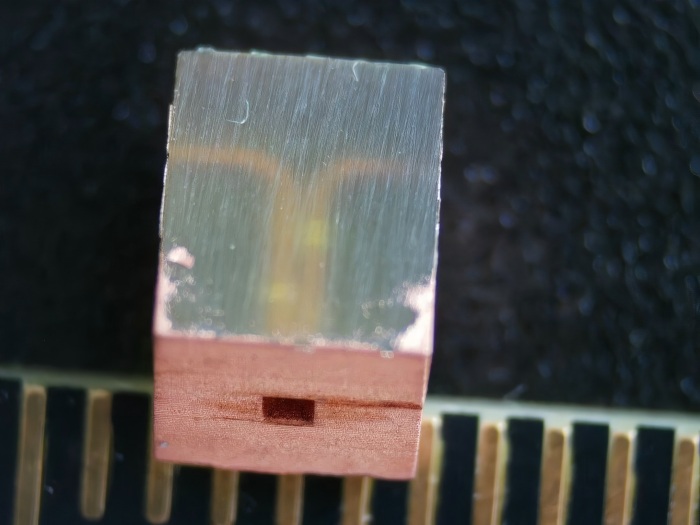

WR3正交模转换器，通过摩方微纳3D打印主体并对其内部表面进行金属涂层处理制成。
这一技术组合的优势是颠覆性的。传统金属波导通常依赖于高精度数控铣削、电火花加工或电铸成型来制造部件，再通过复杂的分块设计进行精密装配。这不仅工序繁琐、成本高昂，更在接缝处不可避免地引入潜在的对准误差、气密性风险及额外的射频损耗。尤其对于正交模转换器、扭波导、多工器等包含分支、弯曲或内部特征需要严格对位的复杂器件，传统方法几乎难以实现理想性能。而摩方精密的微纳3D打印技术，能够直接制造出内部通道完全封闭、结构复杂的样件，从根本上消除了分块装配的需求，确保了电磁波传输路径的几何完整性与连续性，为复杂功能器件的实现奠定了物理基础。
其次，微米级的制造精度与极低粗糙度的表面质量是保障高频性能的基石。摩方精密的微纳3D打印技术以超高光学精度精确控制波导内部的每一个尺寸细节，为后续提供了一个近乎完美的基底。再结合Horizon的金属涂层技术，可以在包括尖锐拐角、深孔在内的整个复杂内腔表面，形成均匀、致密、附着牢固的金属层。最终得到的金属化内壁，不仅光滑连续，其导电性能亦可逼近实体高导金属的水平，从而确保波导在极高频率下仍能维持低插入损耗和稳定的电磁模式传输。
再者，这套技术组合拳带来了前所未有的设计自由与集成化潜力。设计师不再需要为了规避制造难度而过度妥协于性能。借助3D打印的逐层构建能力，可以轻松实现内部渐变、非对称、多通道交织等在传统加工中视为禁区的拓扑结构，从而优化器件性能。同时，将多个功能单元集成于一个单体部件中，不仅能显著减少系统体积、重量，还避免多个独立部件连接带来的性能恶化，对于星载、机载等对重量、空间和可靠性有严苛要求的应用场景价值巨大。
从深空探测的卫星载荷，到6G通信的核心硬件，摩方精密通过与Horizon等行业伙伴的深度协作，已充分验证了其技术在高频电磁领域应用的可行性与卓越性。未来，随着材料体系与后处理工艺的持续优化，微纳3D打印技术必将在更广阔的射频微波、太赫兹乃至光电子集成领域，释放出更大的创新潜力，成为支撑国家高端装备制造与战略性新兴产业发展的重要基石。
